产品简介

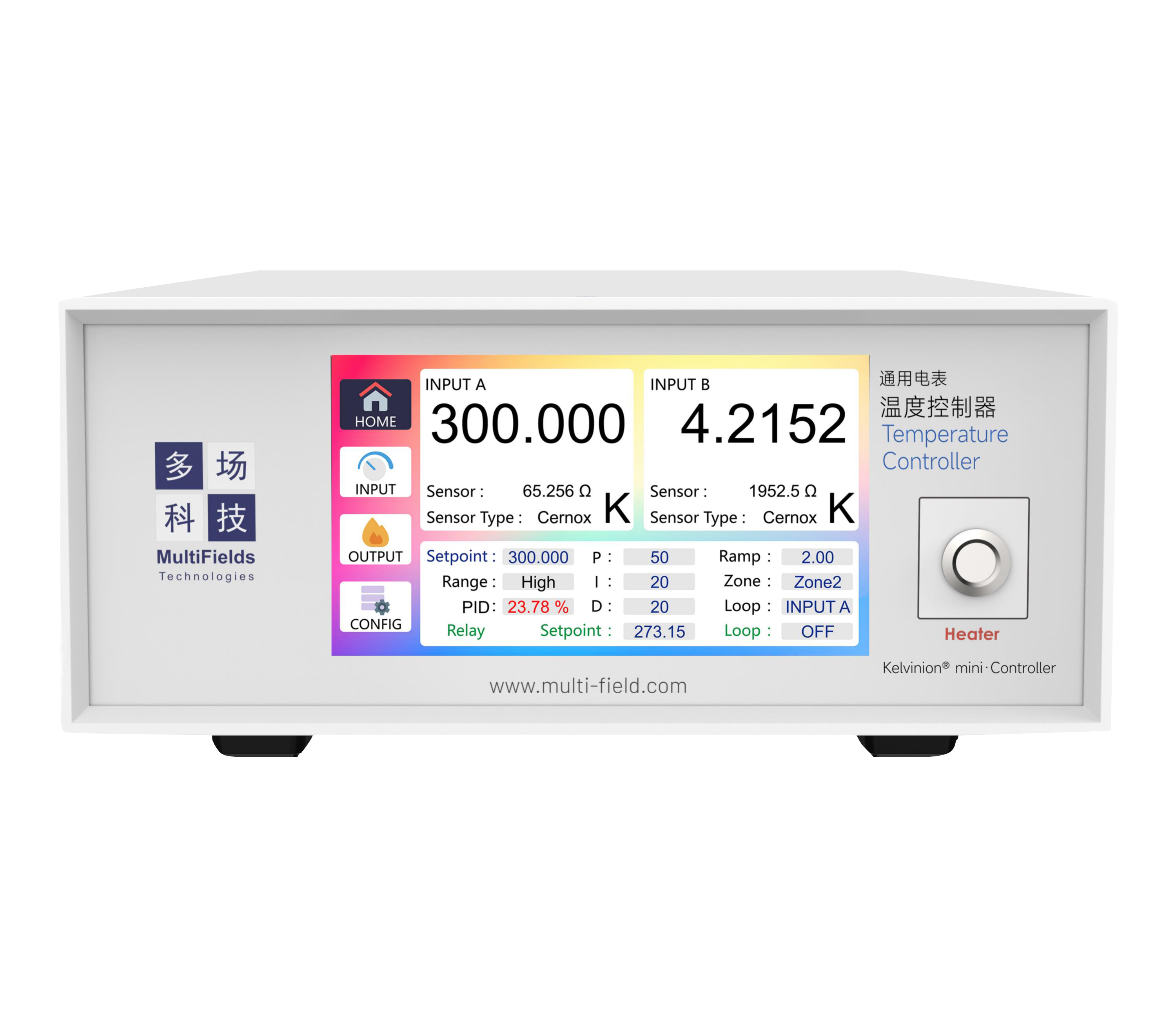

MultiFields推出的 "Kelvinion mini"是⼀款设计紧凑的低温温控仪。它包括两路独⽴的⾼精度温度测量通道和⼀路⾼达100W的⼤功率PID输出通道,以及⼀个继电器输出和⼀个模拟输出通道。PID闭环控制、Zone模式、变温速率设定和主动过热检测等实⽤功能的加持让Kelvinion mini低温温控仪成为低温研究的利器。
MultiFields推出的 "Kelvinion mini"是⼀款设计紧凑的低温温控仪。它包括两路独⽴的⾼精度温度测量通道和⼀路⾼达100W的⼤功率PID输出通道,以及⼀个继电器输出和⼀个模拟输出通道。PID闭环控制、Zone模式、变温速率设定和主动过热检测等实⽤功能的加持让Kelvinion mini低温温控仪成为低温研究的利器。
⼆极管和电阻温度计(PTC或NTC)已成为低温、强磁场环境下温度测量的⾸选解决⽅案。
MultiFields推出的 "Kelvinion mini"是⼀款设计紧凑的低温温控仪。它包括两路独⽴的⾼精度温度测量通道和⼀路⾼达100W的⼤功率PID输出通道,以及⼀个继电器输出和⼀个模拟输出通道。PID闭环控制、Zone模式、变温速率设定和主动过热检测等实⽤功能的加持让Kelvinion mini低温温控仪成为低温研究的利器。
产品特点:
- 温度测量和控制可低至300 mK;
- 2路独立的温度测量通道,分辨率高达0.1 mK(24位ADC) ;
- 自动调整温度计激励电流,以获得最高的测量精度和最低的发热量;
- 支持1000+条用户自定义分度表;
- 1路PID输出通道最大功率100 W;
- 支持1路继电器和1路模拟信号输出;
- 可设置升降温速率;
- 在不同的温度范围,PID参数可以根据区域表进行切换(Zone模式);
- 支持USB(串口)、网口、GPIB通讯方式;
- 拥有加热器短路和开路检测,设定值和温度限制等安全保护措施。
Kelvinion mini - 产品参数:
输入 | |||||||||
输入通道 | 2 | ||||||||
隔离 | 传感器输⼊通道与控制电路电学隔离 | ||||||||
模数转换 | 24 位 | ||||||||
更新速率 | 10 次/秒 | ||||||||
用户曲线 | 1000条以上曲线 (单条曲线最⼤400个点) | ||||||||
滤波 | Kalman 滤波器 | ||||||||
输入参数 | |||||||||
传感器类型 | ⼆极管型 / 电阻型 | ||||||||
测量类型 | 四线法 | ||||||||
激励 | 幅度恒定⽅向交替的电流激励 (电阻型) | ||||||||
支持传感器 | ⼆极管: Si, GaAlAs; 电阻型: 100 Ω & 1000 Ω Pt, Ge, Carbon-Glass, Cernox®, and Rox™ | ||||||||
NTC-输⼊范围 | 0~10 Ω | 0~30 Ω | 0~100 Ω | 0~300 Ω | 0~1 kΩ | 0~3 kΩ | 0~10 kΩ | 0~30 kΩ | 0~100 kΩ |
NTC-激励电流 | 1 mA | 0.3mA | 0.1mA | 30µA | 10µA | 3µA | 1 µA | 0.3µA | 0.1 µA |
NTC-测量分辨率 | 0.15 mΩ | 0.45 mΩ | 1.5 mΩ | 4.5 mΩ | 15 mΩ +0.02‰ of rdg | 45 mΩ +0.02‰ of rdg | 150 mΩ +0.02‰ of rdg | 450 mΩ +0.02‰ of rdg | 1.5 Ω +0.05‰ of rdg |
NTC-准确度 | 8 mΩ | 20 mΩ | 50 mΩ | 120 mΩ | 0.5 Ω +0.02‰ of rdg | 1.2 Ω +0.02‰ of rdg | 5 Ω +0.02‰ of rdg | 15 Ω +0.02‰ of rdg | 15 Ω +0.05‰ of rdg |
控温 | |||||||||
控温通道 | 1 | ||||||||
PID 整定 | PID 参数⾃整定 | ||||||||
PID 参数 | P (⽐例): 0 ~ 1000;设置分辨率0.01 I (积分): 0 ~ 1000;设置分辨率0.01 D (微分): 0 ~ 200 %;设置分辨率0.01 % ⼿动功率设置: 0 ~ 100 %;设置分辨率0.01 % | ||||||||
Zone模式 | 5个温度区间可独⽴设置PID和功率量程 | ||||||||
设置变温速率 | 0.1 K/min ~ 20 K/min | ||||||||
输出通道 | 25 Ω 加热器 | 50 Ω 加热器 | |||||||
类型 | 可调直流电流输出 | ||||||||
数模转换 | 16位 | ||||||||
最大功率 | 100W | 50W | |||||||
最大电流 | 2A | 1A | |||||||
限压 | 50V | ||||||||
加热器电阻 | 10 to 100 Ω | ||||||||
功率量程 | 3个 | ||||||||
通用 | |||||||||
继电器输出 | 1个 | ||||||||
模拟输出 | 1 个,0~10V,16 位 | ||||||||
通讯 | 串口(USB):USB-TypeB端口,波特率115200 GPIB:IEEE488.2协议,支持设置地址 LAN:TCP/IP协议,10M/100M⾃适应速率,支持设置IP地址和端口号 | ||||||||
显示 | 5.0 英寸触控屏;分辨率:1280 x 720 | ||||||||
安全保护 | 加热器短路&断路保护;温度超限保护 | ||||||||
尺寸 | 215(W) * 88.9(H) * 358(L) (单位mm) |
