产品简介
MultiFields推出了 "Kelvinion Monitor"低温监视器,它标准配备12路独⽴的高精度温度测量通道（支持RTD和Diode类型温度计），每个测温通道的采样速率均为10SPS，通道间具有同步采样功能，同步时间优于100us。主从机的设计使其可以方便的拓展至最多32路测温通道，并支持安装至标准机柜。

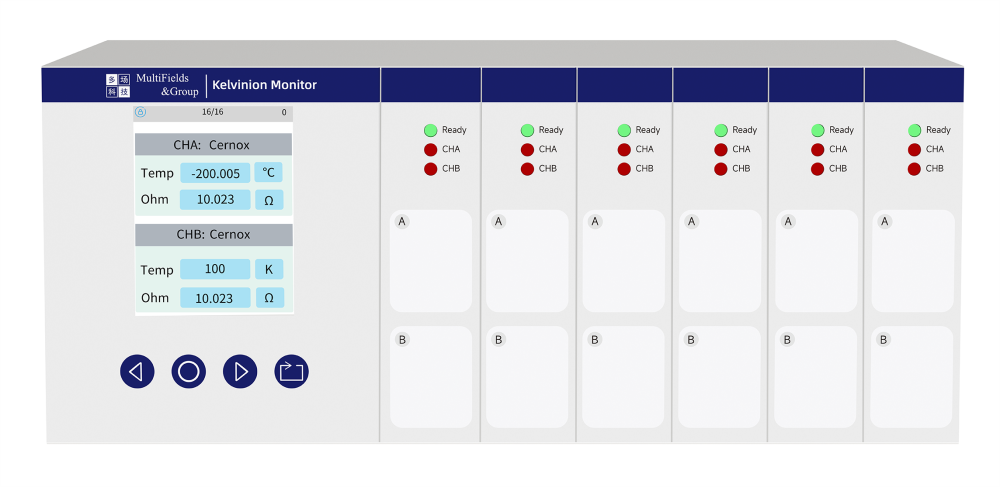

Kelvinion Monitor 温度监视器
产品概述
在大型低温装置中往往需要同时检测多个位置的温度，针对多通道测温需求，MultiFields推出了 "Kelvinion Monitor"低温监视器。它标准配备12路独⽴的高精度温度测量通道（支持RTD和Diode类型温度计），每个测温通道的采样速率均为10SPS，通道间具有同步采样功能，同步时间优于100us。主从机的设计使其可以方便的拓展至最多32路测温通道，并支持安装至标准机柜。
产品特点:
- 温度测量可低至300 mK，测量分辨率高达0.1 mK（24位ADC) ;
- 标准配置12路测温通道，并支持选配2~32路测温通道；
- 每个测温通道之间相互独立，采样速率均为10 SPS;
- 通道间支持同步采样功能，同步时间优于100us;
- 自动调整温度计激励电流，以获得最高的测量精度和最低的发热量；
- 支持1000+条用户自定义分度表；
- 支持USB(串口)、网口、RS485通讯方式。
技术参数
温度监视器Kelvinion Monitor 产品参数：
| 输入 | |||||||||
| 输入通道 | 12通道；可选配2～32通道 | ||||||||
| 隔离 | 传感器输⼊通道与控制电路电学隔离 | ||||||||
| 模数转换 | 24 位 | ||||||||
| 更新速率 | 10 次/秒 | ||||||||
| 用户曲线 | 1000条以上曲线 (单条曲线最⼤400个点) | ||||||||
| 滤波 | Kalman 滤波器 | ||||||||
| 同步时间 | 通道间同步采样时间 < 100 µs | ||||||||
| 输入参数 | |||||||||
| 传感器类型 | ⼆极管型 / 电阻型 | ||||||||
| 测量类型 | 四线法 | ||||||||
| 激励 | 幅度恒定⽅向交替的电流激励 (电阻型) | ||||||||
| 支持传感器 | ⼆极管: Si, GaAlAs; 电阻型: 100 Ω & 1000 Ω Pt, Ge, Carbon-Glass, Cernox®, and Rox™ | ||||||||
| NTC-输⼊范围 | 0~10 Ω | 0~30 Ω | 0~100 Ω | 0~300 Ω | 0~1 kΩ | 0~3 kΩ | 0~10 kΩ | 0~30 kΩ | 0~100 kΩ |
| NTC-激励电流 | 1 mA | 0.3mA | 0.1mA | 30µA | 10µA | 3µA | 1 µA | 0.3µA | 0.1 µA |
| NTC-测量分辨率 | 0.15 mΩ | 0.45 mΩ | 1.5 mΩ | 4.5 mΩ | 15 mΩ +0.02‰ of rdg | 45 mΩ +0.02‰ of rdg | 150 mΩ +0.02‰ of rdg | 450 mΩ +0.02‰ of rdg | 1.5 Ω +0.05‰ of rdg |
| NTC-准确度 | 8 mΩ | 20 mΩ | 50 mΩ | 120 mΩ | 0.5 Ω +0.02‰ of rdg | 1.2 Ω +0.02‰ of rdg | 5 Ω +0.02‰ of rdg | 15 Ω +0.02‰ of rdg | 15 Ω +0.05‰ of rdg |
| 通用 | |||||||||
| 通讯 | 串口(USB)：USB-TypeB端口，波特率115200 LAN：TCP/IP协议，10M/100M自适应速率，支持设置IP地址和端口号 RS-485：带隔离保护功能，隔离电压2500VDC，9600波特率 | ||||||||
| 显示 | 2.4 英⼨显示屏；分辨率：320 x 240 | ||||||||
| 尺寸 | 主机：79(W) * 88.9(H) * 135(L) （单位mm） 从机：22.5(W) * 88.9(H) * 135(L) （单位mm） | ||||||||
应用领域
-
集成电路 -
芯片 -
晶圆片
