产品简介
MultiFields推出的 "Kelvinion"是⼀款功能强大的低温温控仪。它包括⼋路独立的高精度温度测量通道（支持RTD和Diode类型温度计）和两路高达100W+50W的大功率PID输出通道，以及两个继电器输出和两个模拟输出通道。PID闭环控制、Zone模式、变温速率设定和主动过热检测等实用功能的加持让Kelvinion低温温控仪成为低温研究的利器。

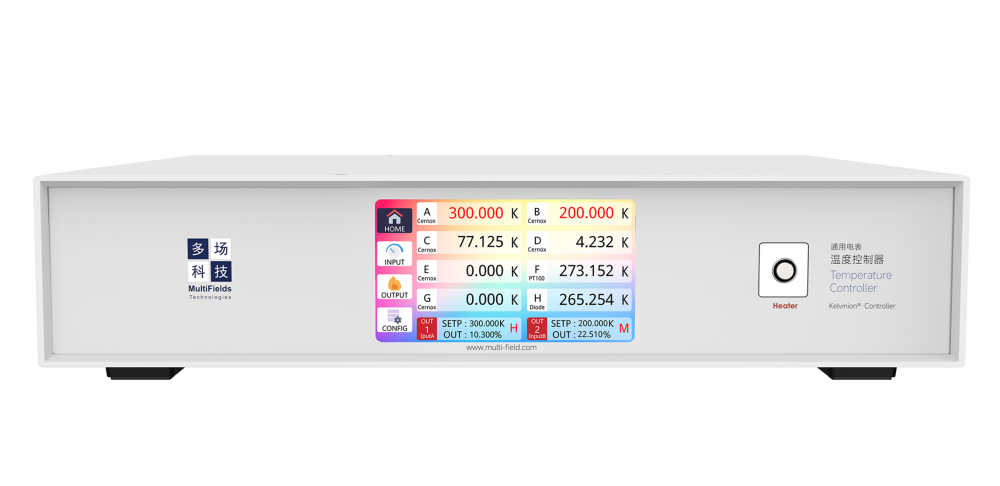

Kelvinion 温控仪
产品概述
MultiFields推出的 "Kelvinion"是⼀款功能强大的低温温控仪。它包括⼋路独立的高精度温度测量通道（支持RTD和Diode类型温度计）和两路高达100W+50W的大功率PID输出通道，以及两个继电器输出和两个模拟输出通道。PID闭环控制、Zone模式、变温速率设定和主动过热检测等实用功能的加持让Kelvinion低温温控仪成为低温研究的利器。
产品特点：
- 温度测量和控制可低至300 mK;
- 8路独立的温度测量通道，分辨率高达0.1 mK（24位ADC) ;
- 自动调整温度计激励电流，以获得最高的测量精度和最低的发热量；
- 支持1000+条用户自定义分度表；
- 2路PID输出通道最大功率100 W + 50 W；
- 支持2路继电器和2路模拟信号输出；
- 可设置升降温速率；
- 在不同的温度范围，PID参数可以根据区域表进行切换（Zone模式）；
- 支持USB(串口)、网口、GPIB通讯方式；
- 拥有加热器短路和开路检测，设定值和温度限制等安全保护措施。
技术参数
Kelvinion 温控仪产品参数：
| 输入 | |||||||||
| 输入通道 | 8 | ||||||||
| 隔离 | 传感器输⼊通道与控制电路电学隔离 | ||||||||
| 模数转换 | 24 位 | ||||||||
| 更新速率 | 10 次/秒 | ||||||||
| 用户曲线 | 1000条以上曲线 (单条曲线最⼤400个点) | ||||||||
| 滤波 | Kalman 滤波器 | ||||||||
| 输入参数 | |||||||||
| 传感器类型 | ⼆极管型 / 电阻型 | ||||||||
| 测量类型 | 四线法 | ||||||||
| 激励 | 幅度恒定⽅向交替的电流激励 (电阻型) | ||||||||
| 支持传感器 | ⼆极管: Si, GaAlAs; 电阻型: 100 Ω & 1000 Ω Pt, Ge, Carbon-Glass, Cernox®, and Rox™ | ||||||||
| NTC-输⼊范围 | 0~10 Ω | 0~30 Ω | 0~100 Ω | 0~300 Ω | 0~1 kΩ | 0~3 kΩ | 0~10 kΩ | 0~30 kΩ | 0~100 kΩ |
| NTC-激励电流 | 1 mA | 0.3mA | 0.1mA | 30µA | 10µA | 3µA | 1 µA | 0.3µA | 0.1 µA |
| NTC-测量分辨率 | 0.15 mΩ | 0.45 mΩ | 1.5 mΩ | 4.5 mΩ | 15 mΩ +0.02‰ of rdg | 45 mΩ +0.02‰ of rdg | 150 mΩ +0.02‰ of rdg | 450 mΩ +0.02‰ of rdg | 1.5 Ω +0.05‰ of rdg |
| NTC-准确度 | 8 mΩ | 20 mΩ | 50 mΩ | 120 mΩ | 0.5 Ω +0.02‰ of rdg | 1.2 Ω +0.02‰ of rdg | 5 Ω +0.02‰ of rdg | 15 Ω +0.02‰ of rdg | 15 Ω +0.05‰ of rdg |
| 控温 | |||||||||
| 控温通道 | 2 | ||||||||
| PID 整定 | PID 参数⾃整定 | ||||||||
| PID 参数 | P (⽐例): 0 ～ 1000；设置分辨率0.01 I (积分): 0 ～ 1000；设置分辨率0.01 D (微分): 0 ～ 200 %；设置分辨率0.01 % ⼿动功率设置: 0 ～ 100 %；设置分辨率0.01 % | ||||||||
| Zone模式 | 5个温度区间可独⽴设置PID和功率量程 | ||||||||
| 设置变温速率 | 0.1 K/min ～ 20 K/min | ||||||||
| 输出通道1 | 25 Ω 加热器 | 50 Ω 加热器 | |||||||
| 类型 | 可调直流电流输出 | ||||||||
| 数模转换 | 16位 | ||||||||
| 最大功率 | 100W | 50W | |||||||
| 最大电流 | 2A | 1A | |||||||
| 限压 | 50V | ||||||||
| 加热器电阻 | 10 to 100 Ω | ||||||||
| 功率量程 | 3个 | ||||||||
| 输出通道2 | 25 Ω 加热器 | 50 Ω 加热器 | |||||||
| 类型 | 可调直流电流输出 | ||||||||
| 数模转换 | 16位 | ||||||||
| 最大功率 | 50W | 25W | |||||||
| 最大电流 | 1.4A | 1A | |||||||
| 限压 | 50V | ||||||||
| 加热器电阻 | 10 to 100 Ω | ||||||||
| 功率量程 | 3个 | ||||||||
| 通用 | |||||||||
| 继电器输出 | 2个 | ||||||||
| 模拟输出 | 2 个，± 10V，16 位 | ||||||||
| 通讯 | 串口(USB)：USB-TypeB端口，波特率115200 GPIB：IEEE488.2协议，支持设置地址 LAN：TCP/IP协议，10M/100M⾃适应速率，支持设置IP地址和端口号 | ||||||||
| 显示 | 5.0 英寸触控屏；分辨率：1280 x 720 | ||||||||
| 存储空间 | 16 M，PC免驱直连 | ||||||||
| 安全保护 | 加热器短路&断路保护；温度超限保护 | ||||||||
| 尺寸 | 430(W) * 88.9(H) * 358(L) （单位mm） | ||||||||
应用领域
-
集成电路 -
芯片 -
晶圆片
