Si-540硅二极管低温温度传感器

Si-540硅二极管低温温度传感器

产品简介

Scientific Instruments 型号 Si-540硅二极管传感器体积小巧且可在1.5K~450K温度范围内工作, 它们在较宽的温度范围内是线性的,在较低的范围内具有很高的灵敏度,并可与标准的V/T曲线互换。

产品概述

Scientific Instruments 型号 Si-540硅二极管传感器体积小巧且可在1.5K~450K温度范围内工作, 它们在较宽的温度范围内是线性的,在较低的范围内具有很高的灵敏度,并可与标准的V/T曲线互换。

温度范围:1.5K-450K

激励电流:10uA

灵敏度:40mV/K

特点:
 • 互换性
 • 可重复性
 • NIST标准
 • 结实

物理规格:
• 镀金OFHC铜质外壳, 直径. 0.093" (2.4mm) x 长0.250" (5.1mm)
• 标准配置磷青铜引线,4引线,聚酰亚胺涂层,36AWG

四导线选项:
*36 AWG铜,双绞线绝缘:特氟隆
*36 AWG磷青铜,粘结绝缘:聚酰亚胺
*30 AWG磷青铜,粘结绝缘:聚酰亚胺*30 AWG铜绞线(仅适用于25型)绝缘:特隆*32 AWG磷青铜,粘结绝缘:聚酰亚胺Two-Wire
可根据要求提供双线配置

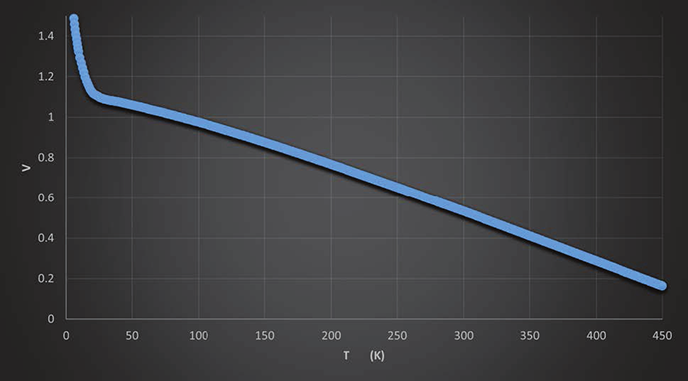

响应曲线:

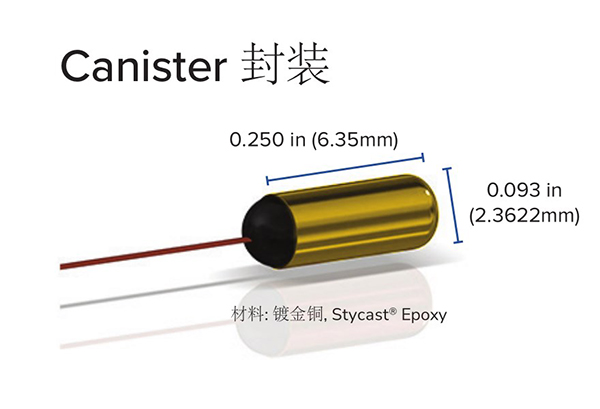

Canister 封装:



技术参数

Si-540 可互换的精度分组:

Si-540 “AA” 系列精度:

+/- 0.1K from 1.5K to 25K
+/- 0.5K from 25K to 450K
Si-540 “A” 系列 精度:
+/- 0.3K from 1.5K to 25K
+/-0.5K from 25K to 450K
Si-540 系列 “B” 精度:
+/- 0.5K from 1.5K to 450K
Si-540 “C” 系列精度:
+/- 0.5K from 1.5K to 450K
+/- 1K from 25K to 450K
Si-540 “D” 系列 精度:
+/- 1K from 1.5K to 25K
+/-2K from 25k to 450K
Si-540 不校准精度:
+/- 2K from 1.5K to 25K
+/- 5K from 25K to 450K
Si-540 “N” 校准范围(4.2K to 450K)
Si-540 “NN” 校准范围(1.5K to 450K) 校准精度:
+/- 0.03K from 1.5K to 25K
+/- 0.1K from 25K to 450K
            * 提供更严格的校准精度

            * 数据可能因产品改进而发生变化




应用领域

  • 集成电路
  • 芯片
  • 晶圆片
